CPU(中央处理器)是一台计算机的运算核心和控制核心。CPU主要功能是解释计算机指令以及处理计算机软件中的数据。CPU由运算器、控制器和寄存器及实现它们之间联系的数据、控制及状态的总线构成。

CPU的运作原理可分为四个阶段: 提取(Fetch)、解码(Decode)、执行(Execute)和写回(Writeback)。CPU从存储器或高速缓冲存储器中取出指令，放入指令寄存器，并对指令译码，并执行指令。

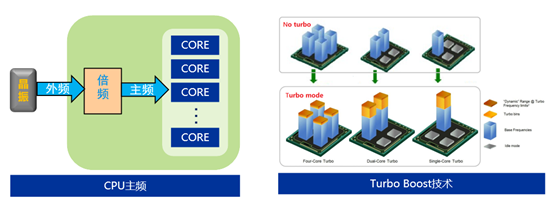

CPU的主要性能参数包括：主频，倍频，外频。CPU的主频也叫时钟频率，CPU 主频为 CPU 的额定工作频率，当内核数目和缓存大小一样时，主频越高的CPU性能越好。通常，主频越高CPU处理数据的速度就越快，CPU的主频=外频×倍频系数。

为什么会有外频和倍频的区分呢？这个是和CPU的发展有关的。简单说来，就是CPU发展太快，而其他硬件无法达到同样频率来交互，于是CPU进行妥协，将外频作为和主板其他部件之间通讯的频率，而工作频率靠倍频来调节提升。

· CPU的主频，即CPU内核工作的时钟频率（CPU Clock Speed）。通常所说的某某CPU是多少MHz的，而这个多少兆赫就是“CPU的主频”。

· 外频是CPU的基准频率，单位是MHz。CPU的外频决定着整块主板的运行速度。

· 倍频系数是指CPU主频与外频之间的相对比例关系。一般情况下，同代（同针脚）的CPU，其外频往往是一样的，只是倍频系数的变化导致主频不同。

Intel TurboBoost 技术中文叫做 Intel 睿频加速技术，此技术运行 Intel CPU 工作在标称频率之上，性能分配上实现按需分配。

2017年7月份，英特尔(Intel)正式发布了代号为Purley的新一代服务器平台，包括代号为Skylake的新一代至强(Xeon)CPU，命名为英特尔至强可扩展处理器(Intel Xeon Scalable Processor，SP)，也宣告了延续4代的至强E5/E7系列命名方式的终结。

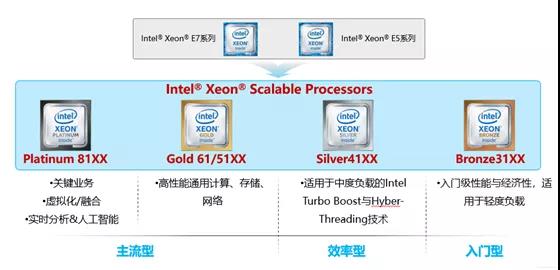

至强可扩展处理器不再以E7、E5的方式来划分定位，而代之以铂金(Platinum)、金(Gold)、银(Silver)、铜(Bronze)的方式。 Skylake是新命名方式的一代，Cascade Lake是二代，两代共用Purley平台。

· 第一位数字：8(铂金)、6/5(金)、4(银)、3(铜)

· 第二位数字：(新命名体系下的)代次

· 第三四位数字：具体 SKU(库存单位)编号

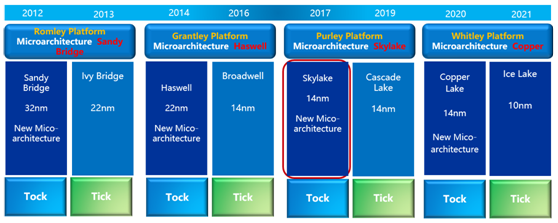

Intel处理器工艺和架构更新成为Tick-Tock。Tick年(工艺年)更新制作工艺，Tock年(架构年)更新微架构。

2006年，Intel 正式发布了酷睿2/Core 2 处理器，同时宣布了每年更新 CPU 的“Tick-Tock”计划，“Tick”代表 CPU 制作工艺上的改进，而“Tock”则代表 CPU 架构上的更新。

Tick-Tock就是时钟的“嘀嗒”的意思，一个嘀嗒代表着一秒，而在 Intel 的处理器发展战略上，每一个”Tick-Tock”代表着 2 年一次的工艺制程进步。

这样在制程工艺和核心架构的两条提升道路上，总是交替进行，一方面避免了同时革新可能带来的失败风险，同时持续的发展也可以降低研发的周期，并可以对市场造成持续的刺激，并最终提升产品的竞争力。

多核处理器把多个CPU(核心)集成到单个集成电路芯片(Integrated Circuit Chip)中。一个双核的CPU有2个中央处理单元，操作系统可以看到真正的2个核心，所以2个不同的进程可以分别在不同的核心中同时执行，这大大加快了系统的速度。由于2个核心都在一个芯片上，因此它们之间的通信也要更快，系统也会有更小延迟。

超线程(Hyper Threading)其实就是同时多线程技术，是一项允许一个CPU执行多个控制流的技术。它的原理就是把一颗CPU当成两颗来用，将一颗具有超线程功能的物理CPU变成两颗逻辑CPU，而逻辑CPU对操作系统来说，跟物理CPU并没有什么区别。因此，操作系统会把工作线程分派给这两颗（逻辑）CPU上去执行，让（多个或单个）应用程序的多个线程，能够同时在同一颗CPU上被执行。注意：两颗逻辑CPU共享单颗物理CPU的所有执行资源。实际上，超线程技术就是对CPU的虚拟化。

目前主要的CPU芯片代工生产商是台积电(TSMC)，它是全球最大的晶圆代工龙头企业，拥有世界最高7nm生产工艺的台湾公司，制造工艺全球领先。此外，可代工生产CPU的中国企业包括中芯国际、华虹半导体和华力微电子等公司，中芯国际预计19年可实现14nm工艺，国产厂商也发展迅速。
