智能化校园总体设计说明
某学校智能化系统总体结构

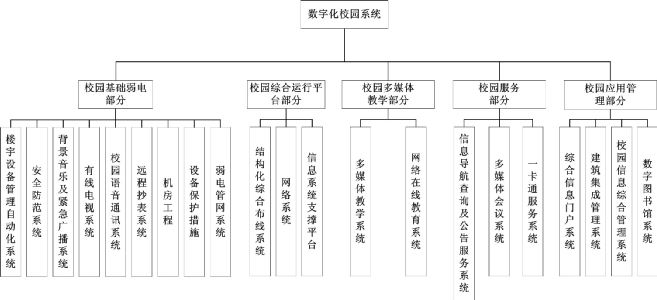

根据我们对大学的校区了解和对学校功能需求的分析，我们认为一个比较成熟的大学校园智能化系统至少包括下面五大部分共21个子系统。
根据本次招标文件的精神，我们采取分步实施的方式来构建某育才学校的智能化系统。本次设计着重对招标书中的相关系统进行了设计和说明。
本次设计的内容主要包括如下子系统;
1、结构化综合布线系统
2、网络系统
3、安全防范系统
4、多功能会议系统
5、大屏幕及多媒体查询系统（LED显示和触摸屏查询系统）
6、有线电视系统
7、校园背景音乐与紧急广播系统
8、多媒体教学系统
9、一卡通管理系统
10、机房工程（含UPS和防雷接地部分）
11、通讯工程系统
12、停车场管理系统
13、弱电管网工程
其他部分的子系统将在以后的二期建设中逐步增加和完善，下面对各个子系统的设计做概要的介绍。
根据招标要求，本次综合布线系统采用星型拓扑结构，语音系统和网络系统采用综合布线，均达到国标《智能建筑设计标准》中的甲级标准和《建筑与建筑群综合布线系统工程设计规范》中的综合配置标准，语音和数据水平部分均采用六类非屏蔽布线，便于数据和语音的互换。单体建筑内数据主干采用千兆多模光纤，室外数据主干采用万兆多模光纤。室内语音主干和室外语音主干均采用三类大对数电缆。在每个楼内设一个主配线间，负责管理本楼内的语音点和数据点。在实训楼四层左侧设置网络机房作为整个校区的综合布线总机房和数据中心机房，负责管理整个校园的布线系统和数据传输。每个单体建筑数据主干上选用12芯室外多模光纤，语音主干采用三类100对大对数上联到此布线中心机房，构成整儿校区的综合布线星型系统。
本次设计的综合布线系统采用光纤和大对数电缆作为主干，可以轻松实现千兆以太网及550M的宽带语音应用，不仅满足了现有语音和数据及图像的传输要求，更具备大容量和便于增容的特点，支持语音和数据的便捷互换，提供高质量的语音数据通信服务。
某育才学校校园计算机网络系统（校园网）是“数字化校园”的运行平台，是校园教学、科研和管理系统、网络多媒体教学系统、校园卡等应用系统不可缺少支撑环境。是实现校内外资源共享、互相交流的重要途径。校园网的建设关乎未来各类应用的运行。所以建立一个适合各类业务的、兼容性好、可扩展的综合传输平台非常重要。
本次设计采用国内著名厂商锐捷公司的网络产品来为学校搭建网络的运行平台，采用先进的产品和技术，针对校区的需求和建筑结构特点，设计为三层结构。
核心层：位于网络中心机房，采用万兆路由交换设备，管理全校区的网络，采用
汇聚层：位于各单体建筑的主配线间，负责管理建筑内的数据点
接入层：位于楼层配线间，负责楼层内水平信息点的接入
在技术上：
1、主干技术基于流量分析采用万兆和千兆以太网技术相结合，并考虑冗余和绑定技术，接入层采用100M/1000M 自适应技术。
2、核心层采用双机热备方式，主干冗余，确保系统的可靠性。
3、广域网考虑通过中国教育科研网的地区结点和网通的网络与internet相连，还要考虑与老校区、中国教育科研网IPV6试验网络的连接，采用高速宽带，通过防火墙实现安全访问控制。
4、系统配置一套功能强大的高性能网络管理软件。
5、针对实训楼内的计算机教室、仿真实验室等，预留4芯光纤，满足大数据量的通信。
根据招标文件，本系统由以下部分组成：
l闭路电视监控系统
l防盗报警系统
l离线式巡更系统
l周界防范系统
l无线对讲系统
本系统设计强调以下几个方面：
1、考虑到校区面积较大，建议在每个建筑单体的值班室设置安保分控中心，以便于减少室外大量的线缆施工工作和工程复杂程度；
2、多系统多种技术综合运用，提高安防的可靠性和安全性。
3、安防监控中心初步设置在实训楼一楼。
在校园的报告厅、会议室等处，建立电子会议系统，完成以下功能：
l发言讨论/表决系统
l扩声系统
l投影显示系统
l会议摄像记录系统
l中央控制系统
l视频会议系统应预留
在不同类型的会议室根据其定位设置不同的功能构成。
通过多媒体视频控制技术和VGA同步技术，将多种形式的视频信息源，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、DVD、计算机动画信息等，引入计算机网络系统，以计算机为控制和处理中心，将节目的制作、编排、播放等各项功能有机的结合在一起，实现图文信息发布、广告、视频图像的播放、信息查询等。
信息查询及公告控制中心设在安防监控室内。
系统建设包括：
教学楼A区一层LED显示屏
教学楼B区一层LED显示屏
实训楼一层2块LED显示屏
机电办公楼一层LED显示屏
食堂一层LED显示屏
教学楼触摸屏查询系统5套
机电办公楼触摸屏查询系统2套
详细设计见“大屏幕及多媒体查询系统”部分。
本系统为校园提供电视节目接收服务功能，同时为双向传输提供基础，
系统设计建议如下：
l节目源：考虑多种节目，包括卫星节目、自办节目、市有线电视网节目；
l系统860M 双向传输分配网；
l自办节目设置多个频道，包括导航服务功能专用频道等。
详细设计见“卫星接收及有线电视系统”部分
本工程系统需要实现以下目标：
1.日常广播功能
在露天运动场平时播放校园新闻、行政通知等，也可用于广场音乐会、运动会现场广播。在校园休闲景观区、草坪、道路旁等处平时播放校园新闻、行政通知和背景音乐等。
2.紧急广播功能
将消防紧急在发生火灾等紧急事故的时候，广播系统可以自动强制切换成紧急报警广播，疏散人群。
消防紧急广播和日常广播共用一套系统。系统设计主要考虑以下方面：
l采用全数位广播系统解决方案；
l系统分区根据建筑平面功能设置；
l系统支持各个建筑单体的本地音源输入；
l功放容量的冗余，线路检测的功能等。
本系统采用多媒体中控系统实现多媒体教学，多媒体中控系统具备网络控制和本地控制的双重方式，可以和校园网相连或接受远程网管，也可以为独立的中控系统使用。实现正规课堂教学及多媒体教学集中管理，其实施范围包括教学楼所有教室和实训楼所有教室。
1．本地电教系统功能主要有：
l扩声系统
l远程管理及设备监测
l教学摄像记录系统
l远程会议系统
l中央控制系统
2．多媒体教学管理中心是全校教学管理的枢纽，主要有以下功能：
l通过网络技术，对各个多媒体教室电教设备的中央控制管理；
l教学评估监控中心功能；
l流媒体直播、广播、存储等功能；
l课件编辑制作；
l中心展示功能等等。
本系统基于感应式IC卡技术，为校园提供一卡多功能服务：
l门禁管理
l考勤管理
l图书借阅管理
l学籍管理
l教学管理
l上机管理
l开水、浴室管理
l餐饮卡管理
l购物消费服务
l胸卡服务
lIC卡水电管理系统
系统在方案中提出了整体规划、分步实施的概念。
本系统是校园的一个重要的基础系统，为重要机房设备提供良好的运行环境。系统实施主要内容包括：
l机房装饰工程
l电气工程（接地、防雷、照明、空调等）
l供配电
l机房气体消防
l机房监控
在本工程中，机房建设包括：计算机数据中心机房、安防及消控机房、多媒体教学管理中心机房、CATV机房、UPS间等。
建议机房设备统一UPS 供电，其他区域内的IDF设备由UPS机房处统一供电，个别分散区域考虑送电距离采用在IDF的机柜内设置机柜式小型UPS（带管理接口）。
该系统用于实现校区内普通语音通讯和数字语音通讯服务。提供廉价的数字语音服务。
系统设计考虑如下：
l校区内语音通讯
l与老校区的语音通讯
l与PSTN用户之间的通讯
为了防止外来无关车辆进入校区内，需要设置停车场管理系统，实现校内车辆免费停车，临时外来车辆可以实现车辆进出管理，可以记录操作员个人代码，车辆的进出时间等，管理人员可以通过对讲系统进行远程管理，实现地下车库的无人值守。
停车场管理系统中心初步设在安防中心。
根据每个单体/每个系统的进线/出线的类型、数量、线径等，我们设计了整个校区弱电工程的室外综合管路及施工要求。
室外管路从培训楼出发，沿环行干道敷设环行管网，至每个建筑单体引入。
各系统设计方案总体介绍
1.1.1结构化综合布线系统
1.1.2计算机网络系统
1.1.3安全防范系统
1.1.4多媒体会议系统
1.1.5大屏幕及触摸屏查询系统
1.1.6卫星接收及有线电视系统
1.1.7背景音乐及紧急广播系统
1.1.8多媒体教学系统
1.1.9校园一卡通服务系统
1.1.10机房工程系统
1.1.11校园语音通讯系统
1.1.12停车场管理系统
1.1.13校园弱电管网系统
